Modelagem ER: relacionamentos ternários, atributos e identificadores

Revisão de modelagem entidade-relacionamento com relacionamentos ternários, atributos (inclusive com cardinalidade e em relacionamentos), identificadores de entidade e relacionamentos identificadores.

1. Visão geral

Este material mostra uma breve revisão sobre os principais conceitos da modelagem de dados baseada na abordagem entidade-relacionamento, dando continuidade à revisão de entidades, relacionamentos e cardinalidades.

O que você vai aprender

  • O que é um relacionamento ternário e como especificar suas cardinalidades
  • O que são atributos de entidades e de relacionamentos
  • Como representar a cardinalidade de atributos
  • O que é um identificador de entidade
  • O que é um relacionamento identificador e por que muitos autores evitam o termo "entidade fraca"

O que você vai precisar

  • Conhecer os conceitos de entidade, relacionamento e cardinalidade da revisão anterior
  • Papel e lápis (ou uma ferramenta de desenho de diagramas) para os exercícios

2. Relacionamento ternário

Relacionamento ternário

Um relacionamento cujas ocorrências têm a elas associadas três ocorrências de entidades.

Veja um exemplo na figura a seguir.

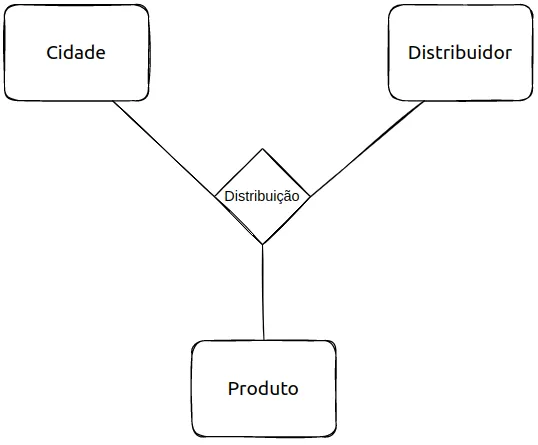

As entidades Cidade, Distribuidor e Produto ligadas a um único relacionamento Distribuição

Figura 2.1: relacionamento ternário Distribuição.

Evidentemente, especificar as cardinalidades de um relacionamento ternário é fundamental. Veja a figura a seguir.

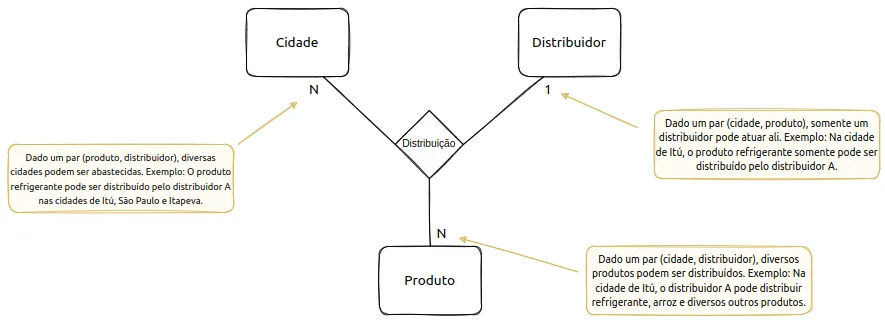

Relacionamento ternário Distribuição com cardinalidades: Cidade N, Distribuidor 1, Produto N, e notas explicativas para cada uma

Figura 2.2: cardinalidades do relacionamento ternário Distribuição.

Em um relacionamento ternário, a cardinalidade de cada entidade é lida a partir de um par de ocorrências das outras duas:

  • Cidade (N): dado um par (produto, distribuidor), diversas cidades podem ser abastecidas. Exemplo: o produto refrigerante pode ser distribuído pelo distribuidor A nas cidades de Itu, São Paulo e Itapeva.
  • Distribuidor (1): dado um par (cidade, produto), somente um distribuidor pode atuar ali. Exemplo: na cidade de Itu, o produto refrigerante somente pode ser distribuído pelo distribuidor A.
  • Produto (N): dado um par (cidade, distribuidor), diversos produtos podem ser distribuídos. Exemplo: na cidade de Itu, o distribuidor A pode distribuir refrigerante, arroz e diversos outros produtos.

Exercício

Identifique um relacionamento ternário no mundo real e faça o seu diagrama ER, incluindo cardinalidade mínima e máxima.

3. Atributos

Entidades são descrições de "coisas" que fazem parte do mini mundo de interesse. Em geral, entidades possuem diversos atributos.

Atributo

Um dado que é associado a cada ocorrência de uma entidade ou de um relacionamento.

A figura a seguir mostra um exemplo de entidade com alguns atributos.

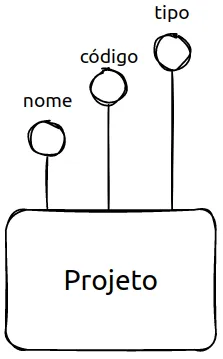

Entidade Projeto com os atributos nome, código e tipo

Figura 2.3: entidade com atributos.

Como a figura a seguir mostra, atributos também podem ter cardinalidade.

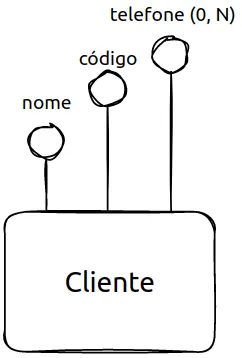

Entidade Cliente com os atributos nome, código e telefone, este com cardinalidade (0, N)

Figura 2.4: atributo com cardinalidade: um cliente pode ter zero ou mais telefones.

Nada impede que relacionamentos tenham atributos, como na figura a seguir.

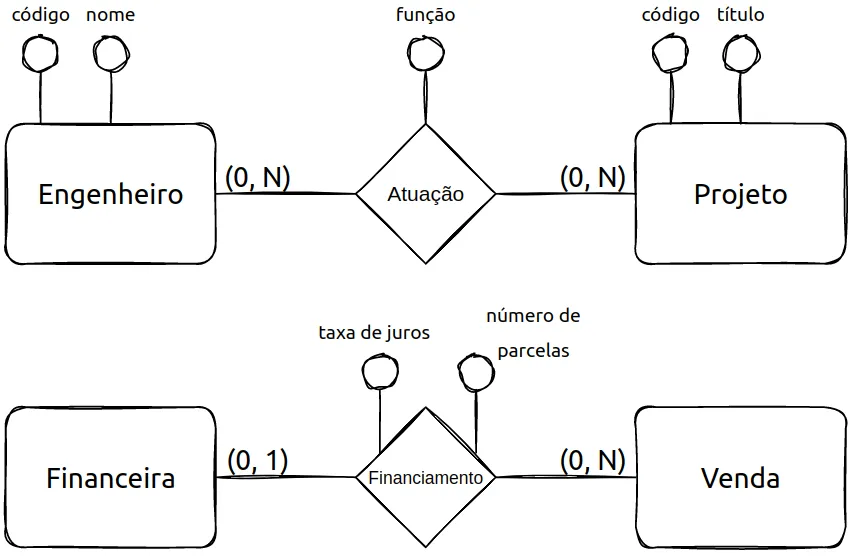

Relacionamento Atuação entre Engenheiro e Projeto, com o atributo função; relacionamento Financiamento entre Financeira e Venda, com os atributos taxa de juros e número de parcelas

Figura 2.5: relacionamentos com atributos.

Exercícios

Identifique um relacionamento 1xN no mundo real que possua atributos e faça o seu diagrama ER.

Identifique um relacionamento NxN no mundo real que possua atributos e faça o seu diagrama ER.

4. Atributo identificador

Em um banco de dados, é fundamental que seja possível diferenciar uma ocorrência de entidade das demais. Para tal, utilizamos o conceito de identificador de entidade.

Identificador de entidade

Um conjunto de um ou mais atributos e relacionamentos cujos valores servem para distinguir uma ocorrência da entidade das demais ocorrências da mesma entidade.

Veja os exemplos da figura a seguir.

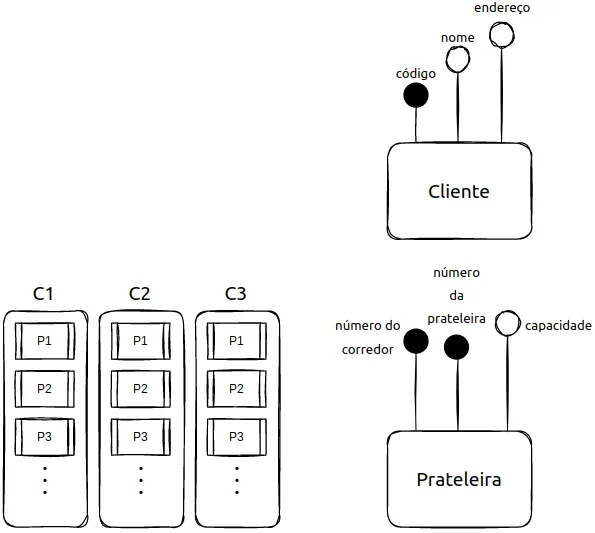

Entidade Cliente identificada pelo atributo código (círculo preenchido); entidade Prateleira identificada pelo par número do corredor e número da prateleira, ilustrada por corredores C1 a C3 com prateleiras P1 a P3

Figura 2.6: identificadores de entidade, representados por círculos preenchidos. Em Prateleira, o identificador é composto por dois atributos.

Exercícios

Identifique duas entidades do mundo real cujos identificadores sejam compostos por mais de um atributo e faça o seu diagrama ER.

5. Relacionamento identificador

Há também casos em que o identificador de uma entidade é composto não somente por atributos da própria entidade, mas também por relacionamentos dos quais a entidade participa. Um relacionamento com essa característica é um relacionamento identificador. Veja um exemplo na figura a seguir.

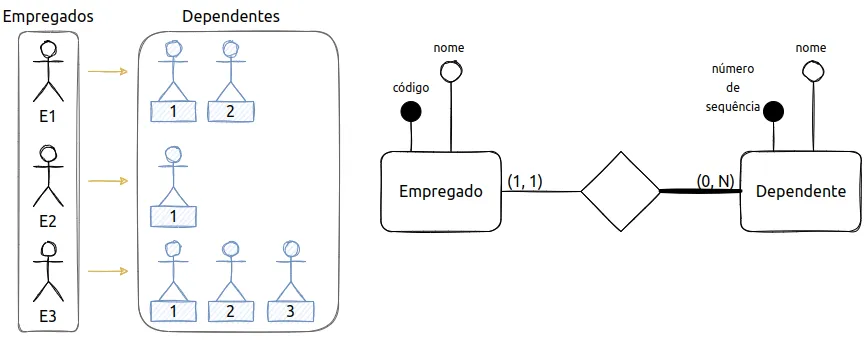

Empregados E1 a E3 e seus dependentes numerados a partir de 1 para cada empregado; no DER, Dependente (0,N) liga-se a Empregado (1,1) por um relacionamento identificador e é identificado pelo número de sequência junto com o empregado

Figura 2.7: relacionamento identificador. Um dependente é identificado pelo empregado a que pertence e pelo seu número de sequência.

Há algumas obras que qualificam a entidade Dependente como "fraca", pelo fato de suas ocorrências somente poderem existir mediante existência de uma ocorrência da entidade Empregado. Por outro lado, uma entidade pode estar relacionada a diversas outras, por meio de diferentes relacionamentos. Pelo fato de não necessariamente todos apresentarem essa característica, muitos autores evitam qualificar uma entidade como fraca. Veja um exemplo na figura a seguir.

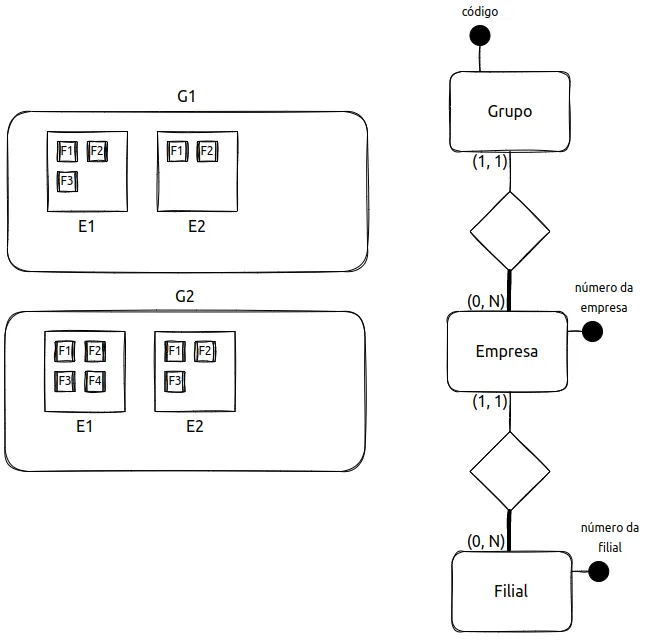

Grupos G1 e G2 com empresas E1 e E2 e suas filiais F1, F2, F3; no DER, Filial é identificada pelo número da filial e pela Empresa, que por sua vez é identificada pelo número da empresa e pelo Grupo

Figura 2.8: relacionamentos identificadores em cadeia: Grupo, Empresa e Filial.

Exercícios

Identifique um relacionamento no mundo real em que o conceito de relacionamento identificador ou entidade fraca apareça e faça o seu diagrama ER.

6. Encerramento

Parabéns!

Você revisou relacionamentos ternários, atributos, identificadores de entidade e relacionamentos identificadores. O próximo passo da revisão aborda identificação de relacionamentos, generalização/especialização e entidades associativas.

Bibliografia

  • HEUSER, Carlos Alberto. Projeto de Banco de Dados. 6ª ed. Bookman, 2008.
